Gaine électrique enterrée : 65 cm de profondeur, 30 cm de tranchée et le bon diamètre
Pour alimenter un garage, un atelier, un portail motorisé ou un éclairage de jardin, la gaine électrique enterrée ne se choisit pas au hasard. Elle protège le câble contre l’humidité, l’écrasement, les mouvements du sol et les futurs coups de pelle. Le bon choix dépend du type de gaine, du diamètre, de la profondeur de tranchée et des règles de pose prévues par la norme NF C 15-100.
À quoi sert vraiment une gaine électrique enterrée ?
Une gaine électrique enterrée, aussi appelée fourreau, sert d’enveloppe de protection pour une ligne électrique souterraine. Elle évite que le câble soit directement en contact avec la terre, les cailloux, l’eau stagnante ou les contraintes mécaniques du terrain. Elle facilite aussi une intervention ultérieure, notamment si le câble doit être remplacé ou si une aiguille de tirage doit être utilisée.
Elle est surtout utilisée pour les circuits extérieurs : alimentation d’une annexe, éclairage d’allée, prise de jardin, motorisation de portail, pompe ou pool-house. Dans ces usages, la sécurité repose sur l’ensemble du système : gaine adaptée, câble compatible, tranchée conforme, grillage avertisseur et raccordement propre au tableau électrique.
ICTA, TPC, gaine lisse ou annelée : ne pas confondre les usages
La gaine ICTA, pour Isolant Cintrable Transversalement Annelé, est courante dans les installations intérieures. Elle est souple et pratique dans les cloisons, mais ce n’est pas le premier choix pour une ligne enterrée exposée aux contraintes du sol. Pour l’extérieur enterré, on privilégie plutôt une gaine TPC, c’est-à-dire un tube de protection de câbles, conçu pour les réseaux enterrés et généralement plus résistant à l’écrasement.
Une gaine annelée se cintre plus facilement et convient bien aux parcours avec légères courbes. Une gaine lisse facilite le tirage sur les grandes longueurs, car elle oppose moins de frottement au câble. Dans tous les cas, la gaine doit rester étanche, robuste et adaptée à une pose en terre. Les gaines rouges sont associées aux réseaux électriques, tandis que d’autres couleurs peuvent signaler d’autres réseaux secs, par exemple le vert pour les télécoms ou la fibre selon les usages de repérage.
Choisir le bon diamètre avant d’acheter
Le diamètre d’une gaine électrique enterrée ne se détermine pas uniquement en regardant la section du câble. Il faut tenir compte du nombre de conducteurs, du type de câble, de la longueur à tirer, des courbes et de la possibilité d’ajouter ou remplacer une ligne plus tard. Une gaine trop étroite complique le tirage, abîme l’isolant et rend toute évolution pénible.
Les diamètres courants vont de 16 mm à 160 mm : 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 et 160 mm. Pour un simple éclairage extérieur, une petite section peut suffire, mais pour alimenter une annexe ou prévoir plusieurs circuits, il est plus prudent de monter en diamètre. Les gaines de 40, 50 ou 63 mm sont fréquentes pour des projets domestiques extérieurs, car elles offrent davantage de marge pour le passage du câble.
| Projet extérieur | Point de vigilance | Choix conseillé |
|---|---|---|
| Éclairage de jardin | Faible puissance, parcours parfois sinueux | Gaine avec tire-fil, diamètre confortable plutôt que minimal |
| Portail motorisé | Alimentation et commandes possibles | Prévoir une gaine dédiée ou une réserve séparée |
| Garage, atelier, pool-house | Longueur, puissance, évolutivité | Gaine TPC plus généreuse, souvent en 40 mm ou plus selon le câble |
| Fibre ou télécom | Réseau sec différent de l’électricité | Fourreau séparé, couleur de repérage adaptée |
Gaine nue, pré-filée ou avec tire-fil
Une gaine nue est économique, mais elle impose d’aiguiller correctement le fourreau avant le passage du câble. Une gaine avec tire-fil intégré simplifie beaucoup le chantier, surtout en couronne de 25 m, 50 m ou 100 m. La gaine pré-filée peut faire gagner du temps, à condition que la section et le nombre de conducteurs correspondent exactement au projet.
Sur une grande longueur, l’utilisation d’une aiguille de tirage et d’un lubrifiant adapté, comme CapriGel, limite les efforts et les risques d’endommagement. Il faut éviter les angles trop serrés : mieux vaut deux courbes progressives qu’un coude brutal qui deviendra un point de blocage. Ce simple détail change beaucoup la suite du chantier.
Les règles de pose à respecter dans la tranchée
La norme NF C 15-100 encadre les installations électriques basse tension, y compris les lignes enterrées. Pour une pose en terrain normal, la profondeur de tranchée à retenir est de 65 cm. Sous une voie carrossable, où passent voitures, utilitaires ou engins, la profondeur passe à 85 cm. La largeur de tranchée couramment retenue est de 30 cm, afin de travailler proprement et de protéger correctement la gaine.
Le grillage avertisseur rouge est indispensable. Il se place au-dessus de la gaine, dans le remblai, pour signaler la présence d’un réseau électrique lors d’un futur terrassement. Ce repère évite un accident grave, notamment lors de la plantation d’un arbre, de la création d’une clôture ou du passage d’une mini-pelle.

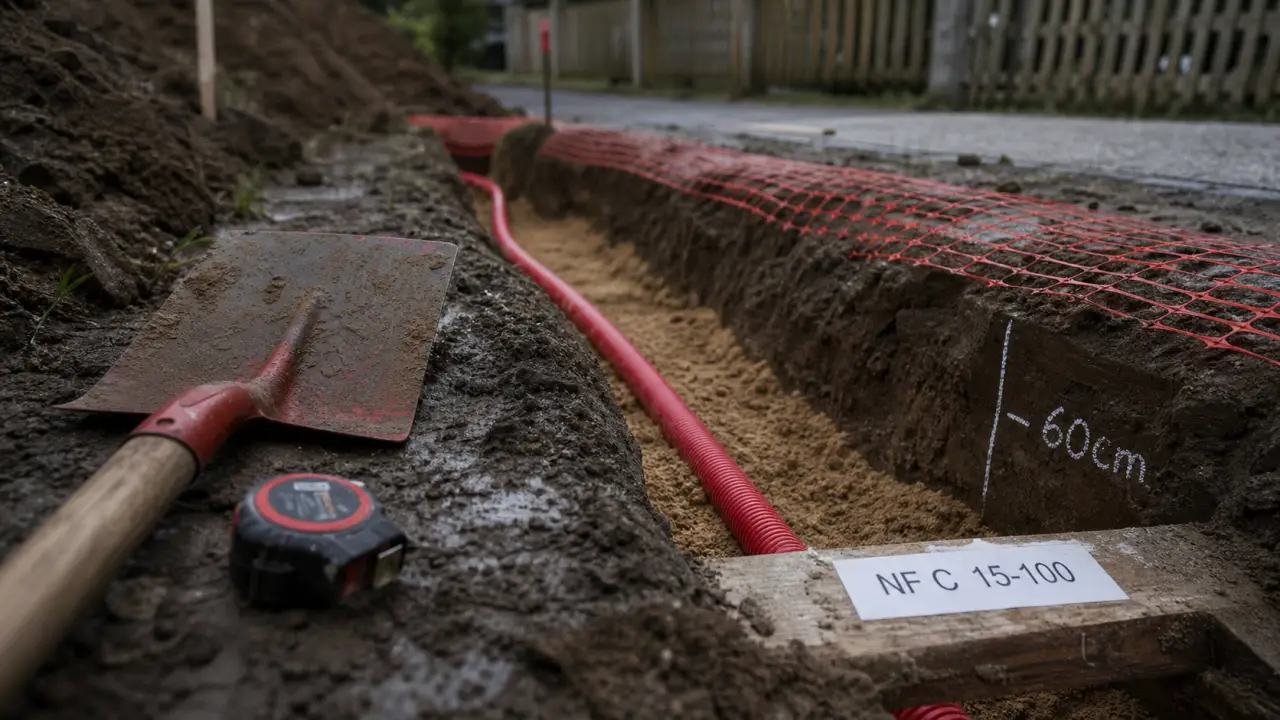

La coupe de tranchée à visualiser avant de creuser
Imaginez la tranchée comme une superposition simple : fond propre, lit de sable ou terre fine si le sol est caillouteux, gaine déroulée sans tension, premier remblai protecteur, grillage avertisseur rouge, puis remblai final compacté progressivement. Cette logique évite que la gaine repose directement sur des pierres coupantes ou qu’elle soit déformée par un compactage trop violent.
Un réseau enterré doit rester lisible et accessible dans son cheminement. Si vous bloquez tout avec des coudes serrés, une gaine écrasée ou un remblai agressif, vous créez un point dur invisible. Le jour où il faudra remplacer un câble, ajouter un conducteur ou diagnostiquer un défaut, ce point deviendra le vrai problème. Prévoir un tracé fluide et, si besoin, une gaine de réserve permet de garder une marge d’intervention.
Installer une gaine enterrée sans mauvaise surprise
Avant de creuser, tracez le parcours le plus direct possible entre le tableau ou le point de départ et l’équipement à alimenter. Évitez les zones susceptibles d’être modifiées plus tard : futures plantations, fondations, terrasse, zone de passage d’engins. En rénovation, il est prudent de repérer les réseaux existants pour ne pas croiser une canalisation d’eau, une évacuation ou un autre fourreau.
- Délimiter le tracé au cordeau ou à la bombe de marquage.
- Creuser une tranchée de 30 cm de large, à 65 cm en terrain normal ou 85 cm sous voie carrossable.
- Nettoyer le fond et ajouter une couche protectrice si le terrain est rocailleux.
- Dérouler la gaine sans la vriller, avec des courbes amples.
- Tirer le câble adapté, par exemple U1000 R2V ou RO2V selon le cas prévu par l’installation.
- Remblayer partiellement, poser le grillage avertisseur rouge, puis terminer le remblai.
- Raccorder au tableau électrique et contrôler le circuit avant mise en service.
Le raccordement au tableau doit rester cohérent avec la puissance de l’équipement, la section du câble, la protection différentielle et le disjoncteur prévu. En cas de doute, surtout pour alimenter une annexe ou créer un nouveau tableau divisionnaire, l’intervention d’un électricien est préférable. Le Consuel peut être concerné dans certains projets nécessitant une attestation de conformité.
Les erreurs qui coûtent cher après remblaiement
Les erreurs les plus fréquentes sont souvent invisibles une fois la tranchée refermée : gaine trop petite, absence de grillage avertisseur, profondeur insuffisante, câble difficile à remplacer, coude trop serré, passage sous une allée sans profondeur renforcée. Une autre erreur consiste à mélanger plusieurs réseaux dans une même logique de pose sans repérage clair. L’électricité, la fibre, le téléphone ou d’autres réseaux secs doivent rester identifiables et organisés.
Le prix d’une erreur est toujours plus élevé après coup. Ouvrir à nouveau une tranchée prend du temps, abîme les abords et complique la remise en état. Une pose simple, repérée et conforme évite ces reprises, tout en gardant une installation plus durable.
Achat, conditionnement et budget : quoi comparer en magasin ou en ligne ?
Une gaine électrique enterrée s’achète au mètre ou en couronne de 10 m, 25 m, 50 m ou 100 m. Le bon conditionnement dépend de la distance réelle, mais il faut toujours prévoir une marge pour les remontées verticales, les courbes et les raccordements. Mesurer uniquement la distance au sol entre deux points conduit souvent à acheter trop juste.
Pour comparer les offres, regardez d’abord le type de gaine, le diamètre, la présence d’un tire-fil, la longueur de couronne et la compatibilité avec une pose enterrée. Les catalogues spécialisés peuvent être larges : TecnoMat affiche par exemple 72 offres, tandis que Frans Bonhomme indique 21 produits trouvés sur cette famille. Cette diversité est utile, mais elle impose de filtrer techniquement plutôt que de choisir seulement le premier prix.
- Pour un petit chantier : une couronne de 10 m ou 25 m peut suffire, avec tire-fil si le parcours n’est pas parfaitement droit.
- Pour une annexe éloignée : une couronne de 50 m ou 100 m évite les raccords inutiles et facilite la continuité du fourreau.
- Pour un terrain difficile : privilégiez une gaine résistante à l’écrasement et protégez le fond de tranchée.
- Pour anticiper l’évolution : ajoutez une gaine de réserve ou choisissez un diamètre supérieur si le projet peut changer.
Le meilleur achat n’est donc pas forcément la gaine la moins chère, mais celle qui évite de rouvrir la tranchée dans deux ans. Une ligne enterrée bien dimensionnée, bien repérée et conforme à la NF C 15-100 reste discrète au quotidien, mais elle fait toute la différence en matière de sécurité, de maintenance et de durabilité.
