Dans le domaine de la plomberie, les dimensions des raccords sont souvent source de confusion. Le standard 12/17 est l’un des plus courants en France, mais il reste fréquemment confondu avec d’autres tailles lors de l’achat de pièces pour une installation sanitaire ou de chauffage. Que vous remplaciez un robinet d’arrêt ou un flexible de lavabo, maîtriser cette nomenclature est indispensable pour réussir vos travaux sans multiplier les allers-retours en magasin.
Qu’est-ce qu’un raccord 12/17 et à quoi sert-il ?
Le terme 12/17 désigne une dimension exprimée en millimètres qui définit les caractéristiques du filetage. Dans le milieu professionnel, on utilise également l’appellation 3/8 de pouce (3/8″), son équivalent impérial. Ce standard est omniprésent dans les installations domestiques.
La mesure se décompose ainsi :
Le 12 mm correspond au diamètre intérieur nominal du passage de l’eau, tandis que le 17 mm représente le diamètre extérieur du filetage mâle, c’est-à-dire la partie filetée que l’on visse.
Le raccord 12/17 est réservé aux faibles débits. Vous le trouverez systématiquement sur les arrivées d’eau des réservoirs de WC, les robinets d’arrêt sous les éviers ou les connexions de petits chauffe-eau instantanés. Sa compacité le rend idéal pour les espaces restreints où un raccord plus large, comme le 15/21, serait encombrant.
Comment mesurer et identifier un filetage 12/17 sans se tromper ?
L’erreur la plus fréquente consiste à évaluer le diamètre à l’œil nu. Pourtant, une différence de quelques millimètres sépare le 12/17 du 15/21, rendant l’étanchéité impossible ou le vissage forcé si vous vous trompez.

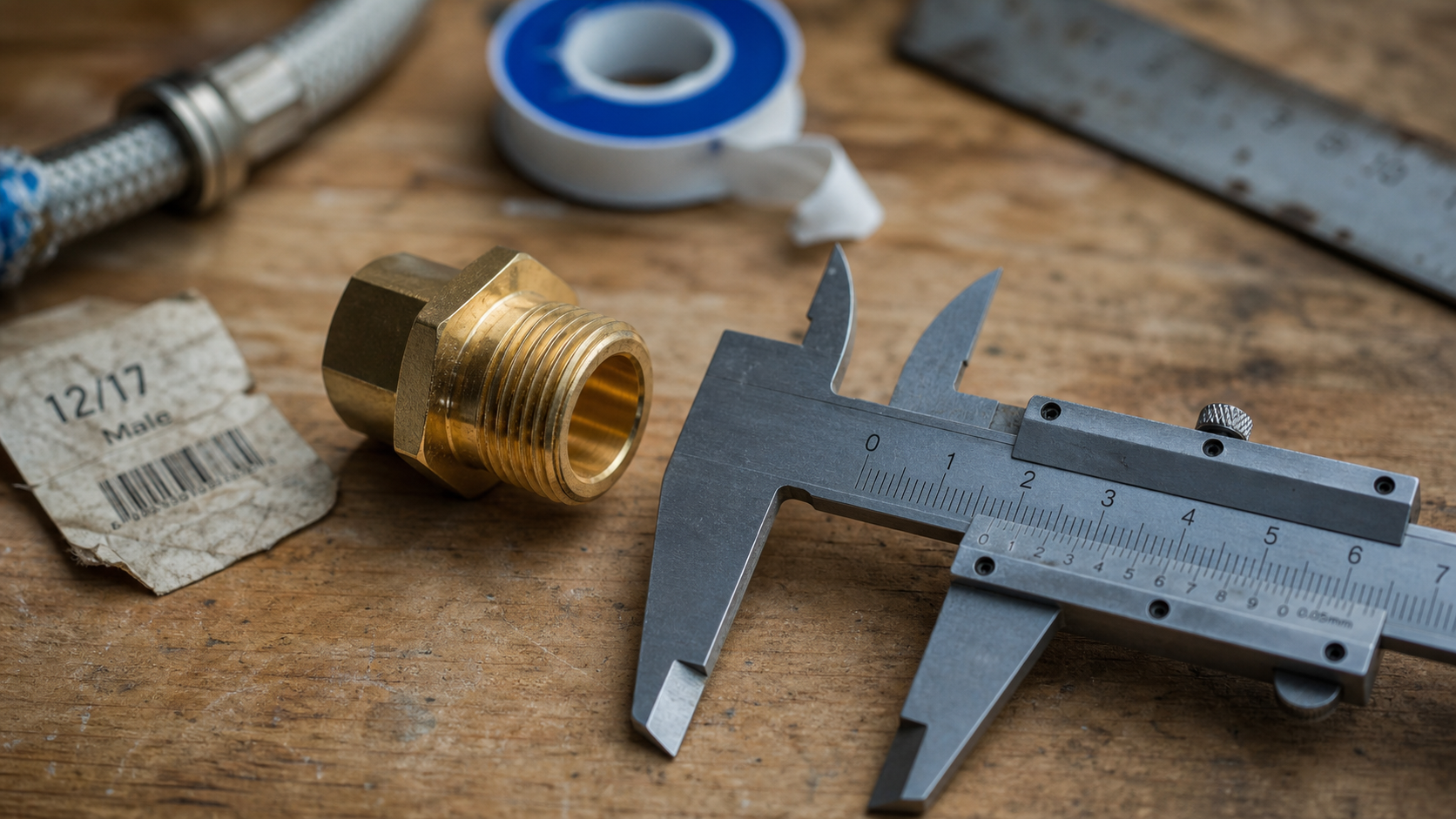

L’utilisation du pied à coulisse
Pour une mesure fiable, utilisez un pied à coulisse. Cet outil permet de mesurer avec précision le diamètre extérieur des filets d’un raccord mâle ou le diamètre intérieur d’un raccord femelle.
Sur un raccord mâle, placez les becs du pied à coulisse sur le sommet des filets. Une mesure comprise entre 16,7 mm et 17,2 mm confirme qu’il s’agit d’un raccord 12/17. Pour un raccord femelle, la mesure prise à l’intérieur sera légèrement inférieure, autour de 15 mm.
L’astuce de la pièce de monnaie
Si vous n’avez pas d’outil de mesure, comparez le raccord avec une pièce de monnaie. Une pièce de 2 centimes d’euro mesure 18,75 mm de diamètre. Si le filetage mâle de votre raccord est nettement plus petit que la pièce, il s’agit probablement d’un 12/17. S’il est de taille quasi identique, vous avez sans doute affaire à un 15/21.
La plomberie repose sur des normes historiques qui se superposent. Bien que les matériaux aient évolué vers le cuivre, le PER ou le multicouche, cette nomenclature ancienne reste le socle technique garantissant la compatibilité des accessoires. Le nom d’un raccord indique sa place dans une hiérarchie de standards établis depuis des décennies plutôt que sa dimension physique exacte au millimètre près.
12/17 vs 15/21 : le comparatif pour ne plus hésiter
Ces deux tailles se ressemblent mais ne sont pas interchangeables sans adaptateur. Le 15/21, ou 1/2″, est le standard supérieur, utilisé pour les douches, les baignoires et les robinets de jardin.
Voici les différences clés :
Le 12/17 (3/8″) affiche un diamètre extérieur de 17 mm et équipe les WC et flexibles de lavabo. Le 15/21 (1/2″) affiche un diamètre extérieur de 21 mm et équipe les douches, machines à laver et robinets extérieurs.
Si vous tentez de visser un flexible femelle 12/17 sur un robinet mâle 15/21, le diamètre sera trop petit. À l’inverse, un raccord 15/21 sur du 12/17 ne pourra jamais être serré. En cas de différence entre votre installation existante et votre nouvel équipement, vous devrez utiliser une réduction en laiton (mâle 15/21 – femelle 12/17 ou l’inverse).
Les différents types de raccords disponibles en 12/17
Le 12/17 se décline sous plusieurs formes techniques selon la nature de votre tuyauterie et le mode de pose.
Le raccord biconique
Le raccord biconique permet de connecter un tube en cuivre sans soudure. Il se compose d’un écrou et d’une bague appelée olive. En vissant l’écrou sur le corps du raccord en 12/17, l’olive s’écrase sur le tube pour assurer l’étanchéité. C’est une solution rapide pour réparer une fuite ou ajouter un piquage.
Le raccord à collet battu
Cette méthode traditionnelle nécessite de former un épaulement à l’extrémité du tube en cuivre à l’aide d’une matrice. On utilise ensuite un écrou libre en 12/17 qui emprisonne ce collet contre le raccord, avec un joint plat inséré entre les deux. Cette technique offre une grande fiabilité dans le temps.
Les raccords à souder et à sertir
Pour les installations encastrées, on privilégie le laiton à souder. Le raccord possède une extrémité femelle en 12/17 et une autre destinée à être brasée sur le cuivre. Pour le PER ou le multicouche, on utilise des raccords à sertir ou à compression, dont la sortie filetée est calibrée en 12/17 pour recevoir, par exemple, un robinet de chasse d’eau.
Conseils d’installation et erreurs à éviter avec le 12/17
Réussir son raccordement dépend surtout de la qualité de l’étanchéité.
Si le raccord dispose d’un épaulement plat, utilisez un joint plat en fibre ou en caoutchouc. Si le raccord est conique ou sans fond plat, l’étanchéité doit se faire sur le filetage lui-même à l’aide de téflon en ruban ou de filasse avec de la pâte à joint.
Une erreur classique consiste à accumuler les couches de téflon sur un raccord prévu pour un joint plat, ce qui empêche le vissage complet et provoque des fuites. À l’inverse, oublier le joint sur un flexible de 12/17 raccordé à un WC garantit un dégât des eaux.
Enfin, évitez le serrage excessif. Le laiton est un métal tendre. Un serrage trop fort sur des petits diamètres comme le 12/17 peut fendre l’écrou ou déformer le joint, créant des micro-fuites. Un serrage ferme à la main suivi d’un quart de tour à la clé suffit généralement pour assurer une jonction parfaite.
