L’installation d’une antenne râteau demeure une solution efficace pour recevoir la télévision numérique terrestre (TNT) avec une excellente qualité d’image, sans dépendre d’un abonnement internet. Que vous souhaitiez rénover une installation ancienne ou équiper une maison neuve, la stabilité de votre réception repose sur la rigueur du câblage et la précision des connexions. Ce guide détaille les étapes nécessaires pour réussir votre branchement en toute sécurité.
Comprendre le rôle du matériel dans votre installation
Avant d’entamer les travaux, identifiez les composants qui forment votre chaîne de réception. Le signal TNT est une onde fragile voyageant de l’émetteur jusqu’à votre téléviseur ; chaque maillon doit être de haute qualité pour limiter les pertes.
L’antenne râteau (UHF) capte les ondes hertziennes. Choisissez un modèle adapté à la polarisation, horizontale ou verticale, de votre zone géographique. Le câble coaxial, de type 17VATC ou 19VATC, assure le transport du signal avec un blindage efficace contre les interférences électromagnétiques. La prise TV murale garantit une connexion propre entre le câble arrivant des combles ou du toit et le cordon de brassage de votre téléviseur. Enfin, l’amplificateur ou le répartiteur est nécessaire pour distribuer le signal sur plusieurs postes sans dégrader la puissance du flux.
Étapes de branchement d’une antenne TV : du toit au téléviseur
Le raccordement suit une logique linéaire. Une fois l’antenne fixée solidement sur son mât, le travail se concentre sur les connexions.
Préparation du câble coaxial
La qualité du contact électrique est primordiale. Dénudez le câble coaxial avec précaution : retirez environ 1 cm de la gaine extérieure, repliez la tresse de blindage sur la gaine, puis dénudez 5 mm de l’isolant central pour laisser apparaître l’âme en cuivre. Assurez-vous qu’aucun brin de la tresse ne touche l’âme en cuivre, car ce court-circuit empêcherait le signal de passer.

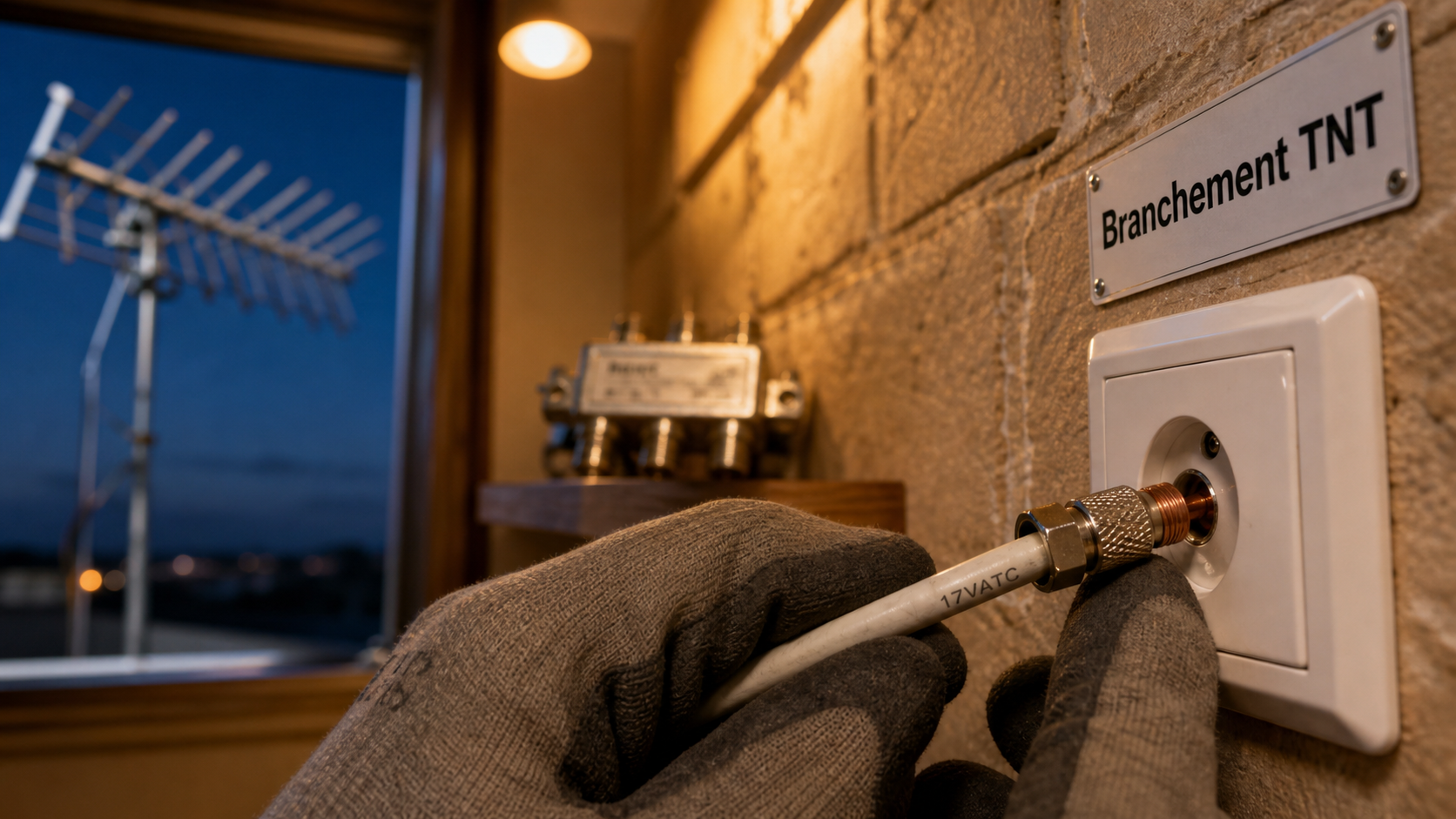

Raccordement à l’antenne et à la prise murale
Fixez le câble sur le bornier de l’antenne en respectant les indications de polarité si nécessaire. Une fois le câble tiré jusqu’à votre pièce, connectez-le à la prise murale. Si vous installez une prise encastrée, serrez la vis de maintien qui verrouille le câble coaxial dans le mécanisme pour assurer la continuité de la terre et du blindage.
Optimiser la réception et gérer les obstacles
Une fois le branchement physique réalisé, la qualité de l’image dépend de l’orientation de l’antenne. Dans le domaine de la réception hertzienne, la trajectoire du signal subit souvent des perturbations environnementales.
Ajustez finement l’orientation vers l’émetteur le plus proche. Si le signal est trop faible, l’ajout d’un amplificateur à faible facteur de bruit, placé au plus près de l’antenne, compense les pertes liées à la longueur du câble. Un réglage trop agressif peut saturer le tuner de votre téléviseur ; procédez donc par petits paliers.
Pour garantir une fluidité constante, vérifiez que la boucle de votre câble, lors de son passage à proximité d’autres réseaux électriques, respecte une distance de séparation suffisante. Ce dégagement évite les inductions parasites génératrices de micro-coupures. En évitant les coudes trop serrés qui écrasent le câble et modifient son impédance, vous préservez l’intégrité du signal sur toute sa longueur.
Sécurité et précautions lors de l’installation
Le travail en hauteur représente la principale source de danger lors de l’installation d’une antenne extérieure. Si votre antenne doit être fixée sur un toit, utilisez une échelle stabilisée et, idéalement, un harnais de sécurité.
Ne négligez jamais la mise à la terre du mât d’antenne. En cas d’orage, une antenne métallique non reliée à la terre peut devenir un point d’entrée pour la foudre. Reliez le mât à la borne de terre de votre installation électrique par un câble de section appropriée, généralement 6 mm² ou plus selon les normes en vigueur. Si vous optez pour une installation dans les combles, vérifiez que le matériau de couverture, comme les tuiles ou ardoises, ne contient pas d’éléments métalliques faisant écran au signal.
Résoudre les problèmes de réception courants
Si votre téléviseur affiche « Signal faible ou inexistant », vérifiez l’état des connecteurs aux deux extrémités du câble. Une fiche F mal vissée est la cause de 80 % des pannes. Si les connexions sont correctes, vérifiez l’orientation de l’antenne avec une boussole ou en consultant un site spécialisé répertoriant les émetteurs TNT de votre région.
Il est possible de brancher plusieurs téléviseurs sur une seule antenne. Toutefois, évitez d’utiliser un simple « T » de dérivation qui divise la puissance du signal par deux. Utilisez un répartiteur blindé à deux ou quatre sorties. Si la perte de signal est trop importante après la répartition, installez un amplificateur de mât avant le répartiteur pour maintenir une qualité optimale sur tous les postes.
Une antenne de bonne qualité, installée avec des câbles protégés des UV, dure généralement plus de 15 ans. Cependant, les connecteurs extérieurs sont soumis à l’oxydation. Inspectez-les tous les 5 ans pour vous assurer qu’aucune trace de corrosion ne compromet la qualité de votre réception.
