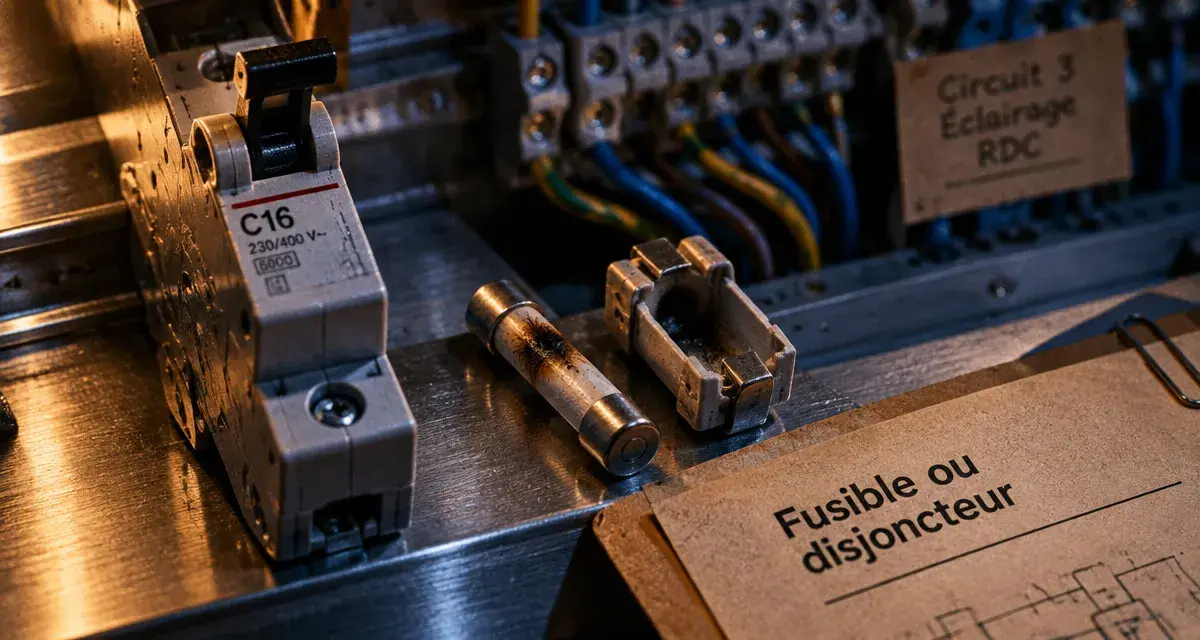

Disjoncteurs ou fusibles : le bon calibre protège d’abord les câbles

Les disjoncteurs et les fusibles protègent les conducteurs, les appareils et l’installation contre les surintensités. Leur différence principale tient à leur fonctionnement : un fusible fond et doit être remplacé, tandis qu’un disjoncteur déclenche puis peut être réarmé après identification du défaut. Le choix dépend donc du circuit, du calibre, de la maintenance souhaitée et de la conformité de l’installation.

Une surcharge et un court-circuit ne produisent pas le même danger

Une surintensité apparaît lorsque le courant qui traverse un circuit dépasse ce que ses conducteurs et ses équipements peuvent supporter. Elle peut résulter d’une surcharge ou d’un court-circuit. Dans les deux cas, la protection doit interrompre le courant, mais le phénomène et la vitesse de réaction attendue diffèrent.

La surcharge chauffe progressivement les conducteurs

Une surcharge se produit lorsqu’un circuit alimente trop d’appareils ou un équipement trop puissant pendant une durée prolongée. Le courant n’atteint pas forcément un niveau extrême immédiatement, mais il augmente assez pour échauffer les câbles, les connexions et les prises. Cette hausse de température peut dégrader les isolants et, si elle se prolonge, créer un risque d’incendie.

La protection thermique d’un disjoncteur, ou la fusion retardée d’un fusible adapté, intervient pour limiter cette surchauffe. Le calibre doit rester compatible avec la section des conducteurs et l’usage prévu du circuit.

Le court-circuit impose une coupure très rapide

Un court-circuit correspond à un contact accidentel entre des conducteurs de potentiel différent, par exemple entre la phase et le neutre ou entre deux phases dans une installation triphasée. Le courant augmente alors brutalement. Le dispositif doit disposer d’un pouvoir de coupure suffisant pour interrompre ce courant de défaut sans se détériorer.

La partie magnétique d’un disjoncteur réagit à cette hausse soudaine. Un fusible coupe, lui, par fusion de son élément conducteur. Dans les deux cas, la protection doit être adaptée au circuit et au niveau de courant susceptible d’apparaître en cas de défaut.

Fusion ou déclenchement : deux mécanismes de protection

Le fusible coupe grâce à l’effet Joule

Dans un fusible, un filament ou une bande métallique chauffe lorsque le courant devient excessif. Sous l’effet Joule, cet élément fond lorsque le seuil correspondant à sa conception est dépassé. La section, le matériau du filament, la température ambiante et la caractéristique I²t influencent son comportement.

Après la fusion, le circuit est ouvert. Le fusible a rempli sa fonction, mais il est à usage unique. Il ne peut pas être réarmé : il faut le remplacer par une référence strictement identique, avec le même type et le même calibre.

Le corps de certains fusibles contient de l’air ou de la poudre de silice pour mieux maîtriser l’arc électrique au moment de la coupure. Cette conception reste simple et ne comporte pas de pièce mobile qui s’use à chaque manœuvre. En contrepartie, le rétablissement de l’alimentation nécessite un fusible de rechange adapté.

Le disjoncteur détecte le défaut et peut être réarmé

Un disjoncteur est un appareil électromécanique ou électronique qui ouvre ses contacts lorsqu’il détecte une anomalie. Un disjoncteur thermique réagit principalement aux surcharges, souvent grâce à un bilame. Un disjoncteur magnétique agit surtout contre les courts-circuits. Le modèle magnétothermique réunit ces deux fonctions et équipe couramment les tableaux électriques modernes.

Le réarmement ne doit pas être automatique ou répété sans recherche de la cause. Il faut d’abord vérifier la présence d’un appareil défectueux, d’une surcharge ponctuelle, d’humidité, d’un câble abîmé ou d’un défaut d’isolement. Si le disjoncteur déclenche de nouveau, cette répétition peut masquer un problème réel. Le circuit doit alors être contrôlé.

Fusible ou disjoncteur : comparer l’usage au-delà du prix

Le prix d’achat ne suffit pas pour comparer les deux solutions. Dans un logement, le disjoncteur facilite souvent le diagnostic : la position de sa manette aide à repérer le circuit concerné et à rétablir le service une fois la cause supprimée. Le fusible demande une intervention supplémentaire et la présence d’une pièce de rechange.

Dans une activité professionnelle, le temps d’arrêt, le stock de fusibles et l’accessibilité du tableau influencent aussi le coût d’exploitation. Le choix dépend alors de la continuité de service recherchée, de la facilité de maintenance et des caractéristiques du circuit.

Chaque conducteur possède une capacité thermique liée à sa section, à son isolation, à son mode de pose et à son environnement. Une protection ne se choisit donc jamais seule. Un calibre trop élevé peut laisser le câble chauffer avant la coupure. Un calibre trop faible peut provoquer des déclenchements ou des fusions injustifiés. La protection doit d’abord préserver les conducteurs, puis répondre à l’usage du circuit.

Choisir la bonne famille selon le circuit et l’installation

Dans un logement, privilégier une protection lisible et coordonnée

Pour une installation domestique moderne, les disjoncteurs magnétothermiques facilitent l’exploitation quotidienne et le repérage des défauts. Leur calibre doit correspondre à la section des conducteurs, à la destination du circuit et aux règles applicables. La norme NF C 15-100 encadre la conception des installations électriques domestiques et résidentielles. Elle doit être prise en compte lors de la création ou de la rénovation d’un tableau.

Un disjoncteur ne remplace pas nécessairement une protection différentielle. La protection contre les surintensités limite les effets des surcharges et des courts-circuits sur les conducteurs. La protection différentielle détecte, elle, les courants de fuite vers la terre. Ces fonctions sont complémentaires et ne doivent pas être confondues.

Pour un moteur, distinguer démarrage et protection complète

Le fusible aM, appelé fusible d’accompagnement moteur, est conçu pour supporter les courants d’appel au démarrage. Il n’assure pas à lui seul une protection complète contre les surcharges : il doit être associé à une protection thermique adaptée.

Le fusible gG convient aux usages généraux et protège contre les surcharges comme contre les courts-circuits. Le fusible gF est également cité pour des applications standard. Le type de fusible doit donc être choisi selon l’équipement et la nature du circuit, plutôt qu’en fonction du seul calibre.

Dans les installations industrielles ou commerciales, le choix peut s’orienter vers des disjoncteurs miniatures MCB, des disjoncteurs à boîtier moulé MCCB annoncés jusqu’à 2000 A, ou des disjoncteurs de puissance ACB annoncés jusqu’à 6000 A. Le niveau de courant, le réseau monophasé ou triphasé, le pouvoir de coupure et la continuité de service deviennent alors déterminants.

Diagnostiquer un défaut sans augmenter le risque

Un fusible fondu ou un disjoncteur déclenché est un signal, pas une panne à contourner. Avant toute intervention, coupez l’alimentation si la situation l’exige. Ne manipulez pas un tableau présentant des traces d’échauffement, une odeur de brûlé ou des conducteurs dénudés. Si vous ne parvenez pas à identifier précisément le circuit concerné, faites intervenir un électricien.

• Si un fusible fond : débranchez les appareils du circuit, recherchez une surcharge ou un défaut, puis remplacez le fusible uniquement par la même référence et le même calibre.
• Si un disjoncteur déclenche : mettez les appareils raccordés hors tension, réarmez une seule fois, puis reconnectez-les progressivement pour isoler l’équipement ou le circuit en cause.
• Si le défaut revient : n’insistez pas. Une coupure répétée peut révéler un appareil endommagé, une connexion desserrée ou un défaut d’isolement.
• Ne surcalibrez jamais : installer un fusible ou un disjoncteur de calibre supérieur pour éviter les coupures réduit la protection des câbles et augmente le risque de surchauffe.

Un ancien tableau à fusibles mérite une évaluation lors d’une rénovation, d’un ajout de circuit ou de déclenchements fréquents. Remplacer un seul élément sans vérifier l’état des conducteurs, du porte-fusible, des connexions et des protections différentielles ne suffit pas toujours. La sécurité dépend de l’ensemble du tableau, pas uniquement de l’appareil qui a interrompu le courant.
