Le plan de masse est la pièce maîtresse de tout dossier de demande d’autorisation d’urbanisme. Qu’il s’agisse d’une déclaration préalable ou d’un permis de construire, ce document graphique offre une vue aérienne précise de votre terrain et des constructions existantes ou projetées. Il sert d’interface entre votre projet architectural et les exigences réglementaires de votre commune. Une erreur de cotation ou l’oubli d’un raccordement entraîne souvent un refus immédiat de votre dossier, retardant vos travaux de plusieurs mois.

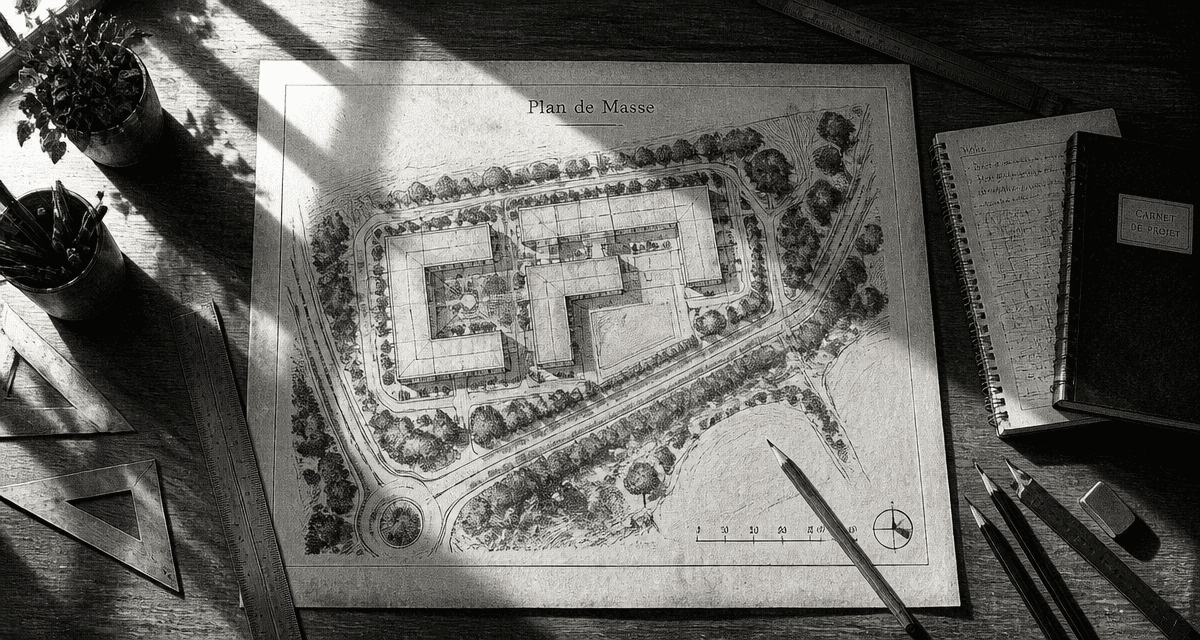

Qu’est-ce qu’un plan de masse et pourquoi est-il obligatoire ?
Dans le jargon administratif, le plan de masse est désigné par les codes PCMI2 pour une maison individuelle ou PC2 pour les autres types de constructions. Il s’agit d’une représentation à l’échelle, vue de dessus, de l’intégralité d’une parcelle. Son rôle est de permettre à l’instructeur de la mairie de vérifier que votre projet respecte les règles d’implantation, de hauteur et de densité fixées par le Plan Local d’Urbanisme (PLU).
La distinction entre l’existant et le projeté
Pour être complet, votre dossier doit présenter deux états distincts. Le premier plan illustre l’état actuel du terrain, avec ses constructions, ses arbres et ses accès. Le second plan expose le projet futur, intégrant la nouvelle construction ou l’extension prévue. Cette superposition permet aux services d’urbanisme d’évaluer l’impact réel de vos travaux sur l’environnement immédiat et le voisinage.
Un document pivot pour les réseaux et raccordements
Le plan de masse ne se limite pas aux murs de votre maison. Il doit faire apparaître les réseaux de viabilisation. Cela inclut le tracé des canalisations d’eau potable, l’évacuation des eaux usées, ainsi que les raccordements électriques et de télécommunication. Sans ces précisions, les gestionnaires de réseaux ne peuvent pas valider la faisabilité technique de votre branchement.
Les éléments techniques indispensables pour une conformité totale
Réaliser un plan de masse demande une rigueur géométrique absolue. Pour que le document soit exploitable par l’administration, il doit comporter une série d’informations normalisées. Voici les éléments qui ne doivent jamais faire défaut :
L’orientation est indiquée par une flèche pointant vers le Nord. L’échelle, généralement comprise entre 1/100e et 1/500e, doit être mentionnée clairement. Les limites séparatives doivent préciser les distances exactes entre les constructions et les clôtures des voisins. Les accès doivent identifier les entrées pour les véhicules et les piétons depuis la voie publique. Enfin, les cotes de hauteur doivent indiquer l’altitude du terrain naturel et celle du faîtage de la construction.
Le plan de masse doit révéler la connexion entre le bâti et la topographie. En indiquant les courbes de niveau et les points altimétriques, vous démontrez que votre projet s’intègre au terrain, en tenant compte des écoulements naturels des eaux de pluie ou de la déclivité spécifique de la parcelle.
Comment réaliser un plan de masse efficace ?
Il existe plusieurs méthodes pour obtenir ce document, selon la complexité de votre terrain et l’ampleur de vos travaux. Si un simple abri de jardin peut parfois se contenter d’un plan réalisé par vos soins, une maison d’habitation nécessite souvent une expertise professionnelle.
| Méthode | Avantages | Inconvénients |
|---|---|---|
| Réalisation personnelle | Gratuit, contrôle total du projet. | Risque élevé d’erreurs techniques ou d’oublis de normes. |
| Architecte ou Maître d’œuvre | Garantie de conformité, vision globale du design. | Coût plus élevé, souvent lié à une mission complète. |
| Bureau d’études spécialisé | Précision chirurgicale, idéal pour les terrains complexes. | Prestation purement technique, sans conseil architectural. |
L’importance des relevés topographiques
Si votre terrain présente une forte pente ou des limites de propriété incertaines, faire appel à un géomètre-expert est une étape recommandée. Ses relevés servent de base de travail fiable. Une erreur de quelques centimètres sur le plan peut se transformer en litige de voisinage coûteux une fois la construction achevée.
Les outils numériques à votre disposition
De nombreux logiciels de CAO permettent de générer des plans de masse précis. Pour les particuliers, des plateformes en ligne proposent des services d’accompagnement où des experts dessinent vos plans à partir de vos croquis et des données cadastrales. Ces outils sont utiles pour générer les formulaires Cerfa 16702*02 ou 16703*02 sans commettre d’impair administratif.
Les erreurs fréquentes qui bloquent votre permis de construire
L’administration est pointilleuse lors de l’examen du plan de masse. Une seule omission peut entraîner une demande de pièces complémentaires, suspendant le délai d’instruction de votre dossier.
L’erreur la plus courante concerne l’omission des espaces verts. Le PLU impose souvent un coefficient de biotope ou une surface minimale de pleine terre. Votre plan de masse doit distinguer clairement les surfaces imperméabilisées, comme les terrasses ou allées goudronnées, des zones végétalisées. Si le calcul n’est pas explicite, l’instructeur ne pourra pas valider la conformité écologique de votre projet.
Une autre méprise classique réside dans la confusion entre l’emprise au sol et la surface de plancher. Le plan de masse traite exclusivement de l’emprise au sol, c’est-à-dire la projection verticale du volume de la construction, débords de toiture et balcons inclus. Ne pas prendre en compte ces éléments saillants est une cause fréquente de refus, car ils modifient les distances de retrait par rapport aux limites de propriété.
Enfin, n’oubliez pas de mentionner les installations techniques extérieures. Les pompes à chaleur, les cuves de récupération d’eau de pluie ou les locaux techniques de piscine doivent figurer sur le plan. Leur emplacement est soumis à des règles de bruit ou de distance qui, si elles ne sont pas vérifiées dès le dépôt, peuvent poser problème lors de la déclaration d’achèvement des travaux.
Checklist de vérification avant dépôt en mairie
Avant de valider votre dossier, passez votre plan de masse au crible de cette liste de contrôle. Une vérification de dix minutes peut vous épargner deux mois d’attente supplémentaire.
Vérifiez d’abord que le plan est imprimable à l’échelle indiquée, souvent en format A3 ou A2. Assurez-vous que chaque symbole, qu’il s’agisse de traits pleins, de pointillés ou de hachures, est expliqué dans une légende claire. Localisez avec précision le point de branchement au réseau public. Identifiez les arbres à conserver et ceux à supprimer conformément au PLU. Enfin, si vous prévoyez de clore votre terrain, précisez la nature et la hauteur des clôtures.
En suivant ces principes de rigueur, votre plan de masse devient un outil de pilotage pour votre chantier. Il assure la sécurité juridique de votre investissement et garantit une cohabitation sereine avec votre environnement urbain.
